Загальні відомості про тепловентилятори і фанкойли Тепломаш

Призначення та застосування тепловентиляторів

Тепловентилятори призначені для рециркуляційного повітряного опалення приміщень і можуть бути застосовані:

• як основні джерела тепла при відсутності опалення;
• як додаткове джерело тепла до основної системи опалення;
• для обігріву локальних зон, робочих місць в погано опалюваних приміщеннях;
• на будівельних майданчиках як переносні обігрівачі;
• як електричне навантаження при випробуваннях електрогенераторів.

Призначення та застосування фанкойлів

Фанкойли, або вентиляторні доводчики, є однією з найбільш важливих складових при створенні системи штучного клімату в приміщенні. Фанкойли, як правило, працюють в системі з холодильною машиною - чилером, яка охолоджує або нагріває теплоносій і подає його за системою трубопроводів безпосередньо до фанкойлів.

Фанкойли серії ФW призначені для охолодження/нагрівання повітря до певної температури і застосовуються в системах кондиціонування повітря громадських та промислових будівель.

Пристрій тепловентиляторів і фанкойлів

Вироби мають корпус, виготовлений з листової сталі з високоякісним полімерним покриттям (РЄ, ТІ, TW, ФW).

Вироби моделей MW мають пластиковий корпус. Усередині корпусу розташовані електричний або водяний повітронагрівач (повітроохолоджувач) і вентилятор.

Вентилятор всмоктує повітря з приміщення, потік повітря нагрівається (охолоджується) і викидається в приміщення через захисну декоративну сітку або жалюзі.

Як електричного джерела тепла використовуються трубчасті електричні нагрівачі (ТЕНи) з нержавіючої сталі.

Водяні джерела тепла (холоду) - багатоходові теплообмінники, виконані з мідних труб з насадними пластинчастими алюмінієвими ребрами. Теплообмінник є нерозбірним вузлом.

Теплоносій подається в теплообмінник і відводиться з нього через патрубки, що виступають з корпусу.

Фанкойли мають в нижній частині корпусу піддон із зливним патрубком для збору і зливу конденсату.

У тепловентиляторах серій РЄ і ТІ є вбудований терморегулятор, що дозволяє підтримувати необхідну температуру повітря в приміщенні в діапазоні від +5 до +40°C.

Пульт управління тепловентиляторами ТW, MW і фанкойлами ФW має вбудований терморегулятор, що дозволяє підтримувати необхідну температуру повітря в приміщенні в діапазоні від +5 до +40°C.

Регулювання температури з пульта можливо лише при комплектації виробів змішувальним вузлом (опція) або двухходовим клапаном з сервоприводом (опція).

Вентилятори

У всіх видів продукції встановлені осьові вентилятори з зовнішнім роторним двигуном.

Клас захисту IP44. Крильчатки вентиляторів виготовлені з алюмінію або зі сталі, покритої високоякісним полімерним покриттям.

Забарвлення тепловентиляторів

Корпусні деталі виробів захищені зовні і зсередини високоякісним полімерним покриттям. Термостійкість покриття 180°C.

На замовлення можливе будь-яке моно- і полікольорове рішення.

Тепловий захист тепловентиляторів серій СЕ і ТЕ

Тепловентилятор забезпечений пристроєм аварійного відключення ТЕНів в разі перегріву корпусу.

Особливості поширення нагрітих струменів

У технічних характеристиках мають орієнтовно рекомендовані розміри розміщення тепловентиляторів на огорожах (стінах, колонах, стелях) приміщень для нагрітих струменів.

Умови експлуатації тепловентиляторів СЕ і ТЕ

• Температура навколишнього повітря -40 ... +40°C
• Відносна вологість повітря при температурі 20°C не більше 80%
• Вміст пилу та інших домішок в повітрі не більше 10 мг/м³
• Не допускається присутність в повітрі речовин, агресивних по відношенню до вуглецевої сталі (кислоти, луги), липких і горючих речовин, смол, а також волокнистих матеріалів (технічні і рослинні волокна).

Умови експлуатації тепловентиляторів ТW, МW і фанкойлів ФW

• Температура навколишнього повітря для тепловентиляторів TW, MW -10 ... +40°C
• Температура навколишнього повітря для фанкойлів ФW +5 ... +40°C
• Відносна вологість повітря при температурі 20°C не більше 80%
• Вміст пилу та інших домішок в повітрі не більше 10 мг/м³
• Не допускається присутність в повітрі речовин, агресивних по відношенню до вуглецевої сталі (кислоти, луги), липких і горючих речовин, смол, а також волокнистих матеріалів (технічні і рослинні волокна).
• Робочий тиск води у повітронагрівачі - до 1,2 мПа, максимальна температура води - 150°C
• Якість живильної води повинна відповідати ГОСТ 20995 -75 і СНиП II-36-76.

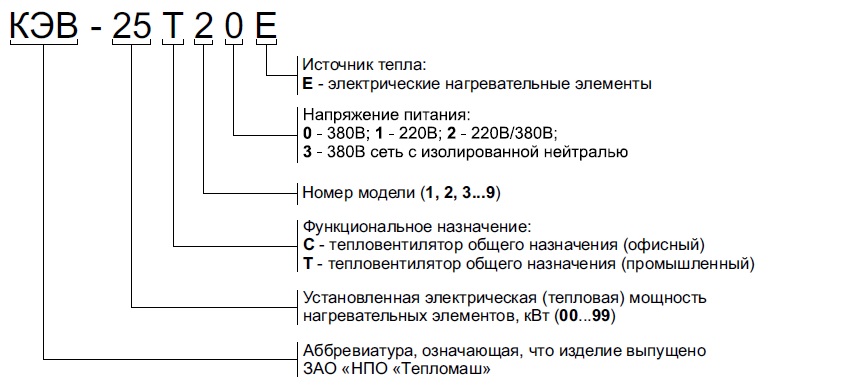

Маркування тепловентиляторів КЭВ-РЄ і ТІ

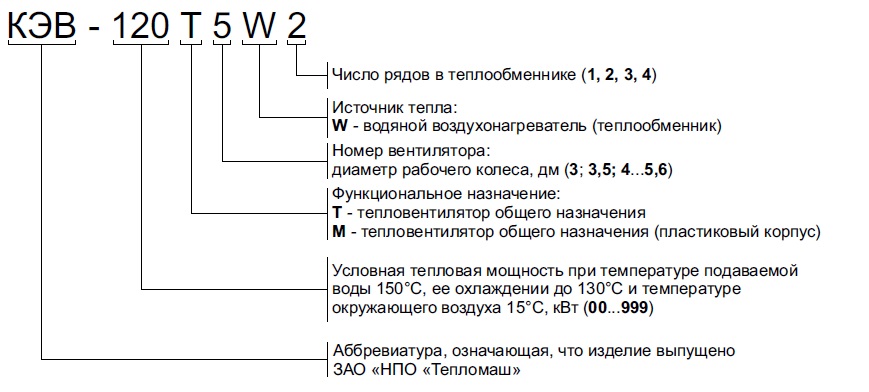

Маркування тепловентиляторів КЭВ-ТW, MW

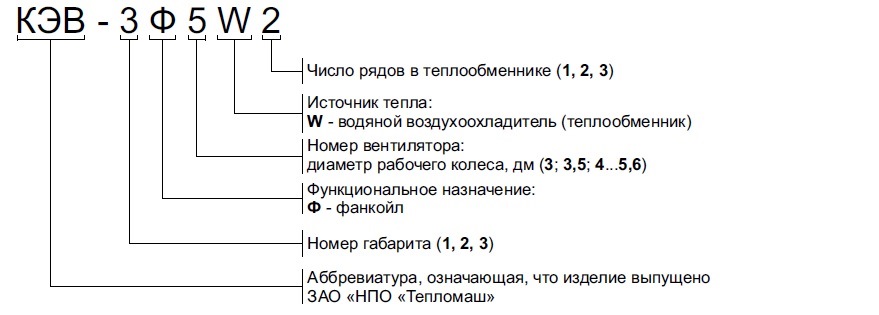

Маркування фанкойлів КЭВ-ФW

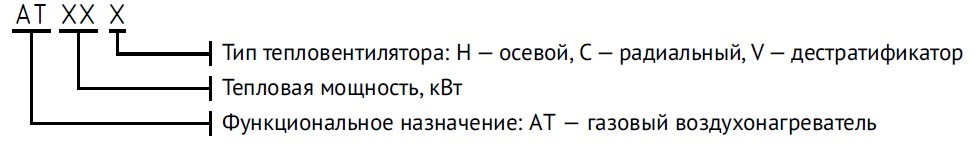

Маркування газових тепловентиляторів
