Додаткове обладнання до водяних теплових завіс Тепломаш

Технічний опис в pdf

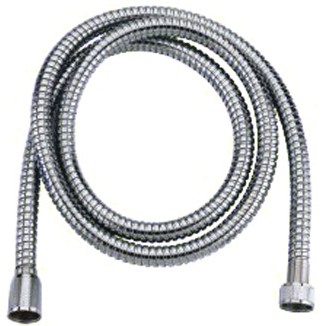

Гнучкі патрубки Тепломаш

Гнучкі патрубки

Для запобігання пошкодження колекторів при підключенні завіс до теплової мережі необхідно використовувати гнучку підводку. На замовлення поставляються гнучкі гофровані патрубки з нержавіючої сталі довжиною 400, 500, 600 мм.

Умови застосування гнучких патрубків:

  • тиск до 16 атм;
  • температура від +5°C до +150°C.

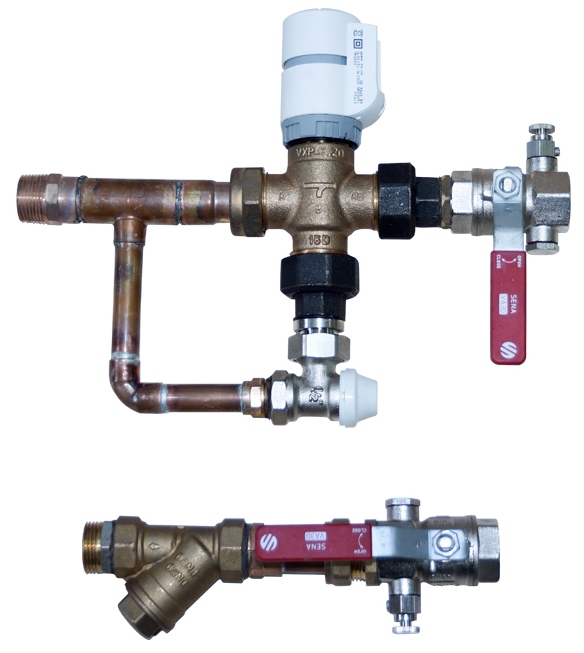

Змішувальні вузли (вузли терморегулювання)

Змішувальні вузли (вузли терморегулювання) Тепломаш

Вузол терморегулювання призначений для підтримки заданої температури повітря на виході з рідинного повітронагрівача (охолоджувача) шляхом забезпечення циркуляції і регулювання температури теплоносія, що подається.

Застосовуються дві схеми терморегулювання: якісна і кількісна.

У якісної схемі здійснюється зміна температури (якості) теплоносія при практично незмінній витраті, в кількісній схемі змінюється тільки кількість подаваного теплоносія.

В якісній схемі терморегулювання (змішування) обов'язковим елементом є циркуляційний насос.

Принцип роботи такого вузла полягає в наступному: температура теплоносія регулюється змішанням рідини, що надходить з мережі, з відпрацьованою, що надходить з теплообмінника через зворотний клапан.

Співвідношення цих витрат регулюється триходовим клапаном з електроприводом в залежності від температури припливного повітря на виході з теплообмінника.

Якісна схема дозволяє підтримувати температуру нагрітого повітря близько до постійної заданої величини. Температура зворотної води також близька до необхідної.

Циркуляційний насос забезпечує постійну витрату і швидкість руху теплоносія по трубках теплообмінника. При правильному виборі всіх елементів це забезпечує утримання швидкості води в трубках на рівні не менше 0,2 м/с, ніж замерзання води.

Установка насоса і триходового клапана на зворотному трубопроводі сприяє їх роботі із низькою температурою щодо максимально допустимої, що дозволяє застосовувати вузли в системах з перегрітим теплоносієм.

Слід пам'ятати, що в системах з досить великою різницею тиску між прямою і зворотною магістраллю, насос практично не підвищує витрати води через систему.

На розрахунковому режимі насос повинен мати розрахункову витрату через теплообмінник (або групу теплообмінників декількох завіс) і нульовий тиск.

У системах з малою різницею тисків між прямою і зворотною магістралями (орієнтовно менше 40 кПа) насос буде сприяти підвищенню витрат теплоносія через теплообмінник (групу теплообмінників) і систему, доводячи його до розрахункового.

В кількісній схемі терморегулювання насос відсутній.

Триходовий клапан по команді термостата просто відкриває і перекриває потік води через теплообмінник. При цьому зворотня вода, так само як і нагріте повітря мають змінну температуру.

Охолодження води в трубках при закритому клапані може призвести до замерзання, особливо при бічній установці завіс в поєднанні з низькою температурою зовнішнього повітря.

Для виключення цієї небезпеки триходовий клапан має спеціальний байпас, налаштований на постійний прохід води навіть при повністю закритому клапані.

Байпас регульований: при зниженні зовнішньої температури гарантований проток гарячої води може бути збільшений.

Основні рекомендації по вузлах терморегулювання:

  • При короткочасному і нечастому відкриванні воріт (5-10 хв) установка вузлів терморегулювання необов'язкова.
  • При захистах змішувального типу (офіси, громадські будівлі), коли має місце безперервний і змінний потік людей через двері, установка вузлів терморегулювання обов'язкова. Бажано мати якісну схему регулювання (з насосом).
  • При частому відкриванні воріт промислових будівель (шибер захист) з наступною компенсацією тепловтрат завісами доцільна установка вузлів.
  • У будь-якій ситуації вузли якісного регулювання (з насосом) переважні.

В каталозі наведено характеристики трьох типових вузлів змішання УТ-КЭВ-4 (4Н), УТ-КЭВ-6,3 (6,3Н) і УТ-КЭВ-21 (21Н), які охоплюють практично всі раціональні варіанти організації захисту отворів завісами.

Змішувальні вузли для завіс Серії 800 такі ж як для завіс Серії 700, але оскільки на один ворітний отвір як правило встановлюється група завіс Серії 800, то для них необхідно розробити змішувальний вузол, який би працював на всю групу завіс.

Двохходовий клапан з сервоприводом Тепломаш

Двоходові клапана з сервоприводом

Двохходовий клапан з сервоприводом (опція) застосовується в системах обігріву приміщень на базі водяних тепловентиляторів ТW і MW.

Клапан працює під управлінням пульта управління IR13 (в комплекті з тепловентилятором) і дозволяє регулювати тепловіддачу тепловентілятора.

Клапан встановлюється на зворотному водяному трубопроводі і при досягненні заданої температури, термостат подає сигнал на сервопривід і клапан переходить в закрите положення, тим самим перериваючи рух теплоносія через теплообмінник, тепловіддача знижується і температура в приміщенні починає падати, після чого термостат дає команду знову відкрити клапан.

Таким чином підтримується задана температура.
