Пульти керування тепловими завісами Тепломаш

Технічний опис в pdf

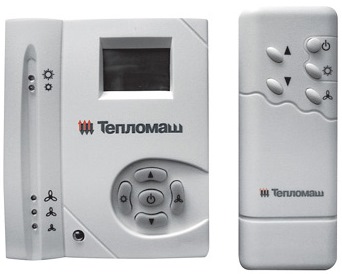

ПУЛЬТ IR03, IR03L IP20

ПУЛЬТ IR03, IR03L Тепломаш

Пульт управління IR03 завісами з електричним джерелом тепла і без джерела тепла.

Завіси з електричним джерелом тепла комплектуються виносним пультом управління (комплект провідний пульт з термостатом і бездротовий ІЧ пульт), що дозволяє:

  • встановлювати три режими витрати повітря (три швидкості обертання вентилятора);
  • включати першу сходинку нагріву (50% або 66% потужності) або першу та другу сходинки нагріву (100% потужності);
  • проводити вимірювання поточної температури і завдання необхідної температури в місці установки пульта;
  • виробляти вибір одиниць вимірювання температури (°C/° F).

Пульт зберігає раніше встановлені значення режиму витрати повітря, нагрівання, задану температуру і обрану одиницю виміру температури при повторних включеннях і аварійному відключенні напруги живлення.

До одного пульта управління можна підключити декілька завіс однієї моделі, відповідно до таблиць технічних характеристик, за винятком завіс КЭВ-18,24,36П5050Е, КЭВ-24,36,48П5060Е, КЭВ-П5050А, КЭВ-П5060А, КЭВ-П24,36 , 42П7010Е, КЭВ-36,48,60П7020Е, КЭВ-П7010А, КЭВ-П7020А, КЭВ-П8010А. Ці завіси можна підключати до одного пульта в будь-яких поєднаннях в кількості не більше 10 шт.

Пультом комплектується пульт комутації та управління ПКУ-ЕМ. Пульт IR03L призначений для роботи з вологозахищеними завісами з електричним джерелом тепла і відрізняється від IR03 тим, що датчик вимірювання температури винесено з корпусу пульта і встановлений на кабелі довжиною 10 м. На замовлення можливе збільшення довжини кабелю.

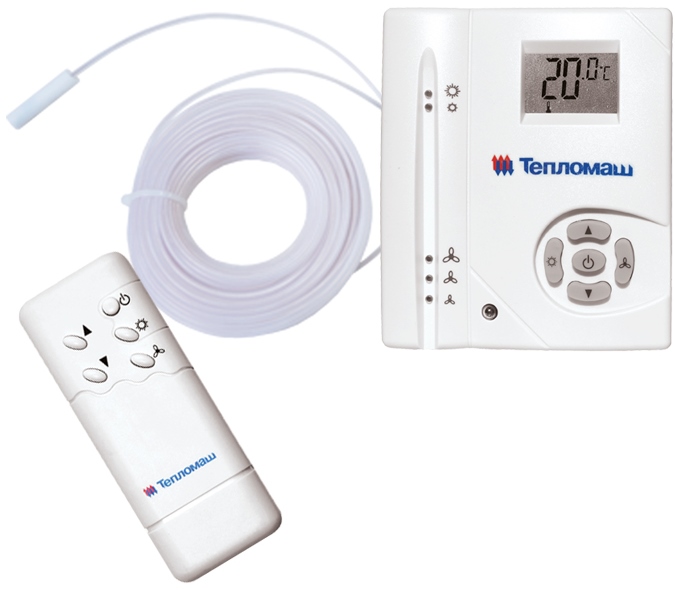

ПУЛЬТ IR13, IR13L IP20

ПУЛЬТ IR13L Тепломаш

Пульт управління IR13 завісами, тепловентиляторами з водяним джерелом тепла і фанкойлами.

Завіси, тепловентилятори і фанкойли (далі вироби) з водяним джерелом тепла комплектуються виносним пультом управління (комплект провідний пульт з термостатом і бездротовий ІЧ пульт), що дозволяє:

  • встановлювати три режими витрати повітря (три швидкості обертання вентилятора);
  • включати насос (насос включається на весь час включення виробу кнопкою);
  • управляти клапаном подачі води;
  • проводити вимірювання поточної температури і завдання необхідної температури в місці установки пульта;
  • виробляти вибір одиниць вимірювання температури (°C/° F).

Пульт зберігає раніше встановлені значення режиму витрати повітря, включення клапана, задану температуру і обрану одиницю виміру температури при повторних включеннях і аварійному відключенні живлення.

До пульту IR13 можливе підключення додаткового обладнання у наступних випадках:

  • вузол терморегулювання за умови відсутності в системі кінцевого вимикача і термостата захисту від заморожування;
  • кінцевий вимикач за умови відсутності в системі вузла терморегулювання, термостата захисту від заморожування і зовнішніх термостатів, Т1 і Т2;
  • кінцевий вимикач за умови відсутності в системі зовнішніх термостатів Т1 і Т2 (для завіс без джерела тепла);
  • насос з напругою живлення 220В 50Гц з струмом навантаження не більше 2А.

Схеми підключення в цих випадках показані в паспорті на Модуль МП-WA.

До одного пульта управління можна підключити декілька виробів однієї моделі, відповідно до таблиць технічних характеристик, за винятком виробів КЭВ-140П5110W, КЭВ-200П5120W, КЭВ-125П5050W, КЭВ-175П5060W, КЭВ-170П7010W, КЭВ-230П7020W, КЭВ-220П8010W, КЕВ -180Т5,6W3, КЭВ-3Ф5,6W3.

Ці вироби можна підключати до одного пульта в будь-яких поєднаннях в кількості не більше 10 шт.

Пультом комплектується пульт комутації та управління ПКУ-W1. Пульт IR13L призначений для роботи з вологозахищеними завісами з водяним джерелом тепла і без джерела тепла і відрізняється від IR13 тим, що датчик вимірювання температури винесено з корпусу пульта і встановлений на кабелі довжиною 10 м.

На замовлення можливе збільшення довжини кабелю. Пультом IR13L комплектується блоком комутації та управління БКУ-WA6.

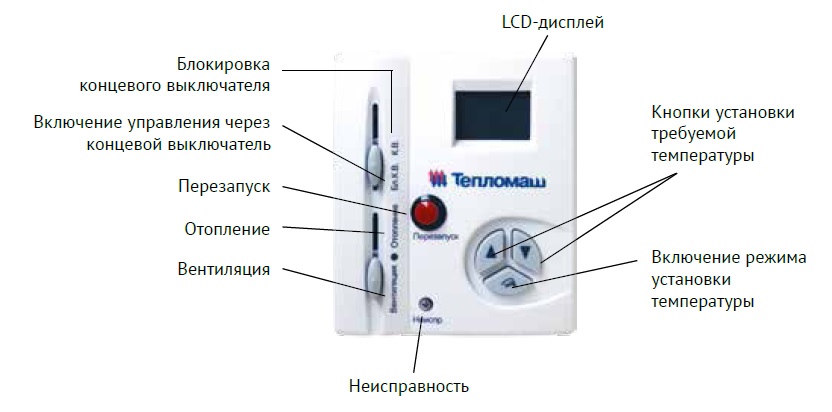

Пульт керування газовою завісою

Пульт керування газовою завісою Тепломаш Управління завіси серії 100 Тепломаш

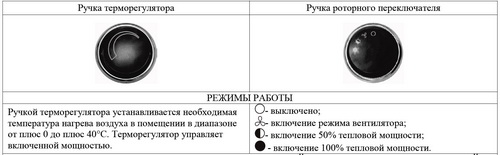

Управління завісами серії 100

Управління завісами серії 100 довжиною 1 метр здійснюється двома поворотними ручками, розташованими на корпусі.

Роторний перемикач і терморегулятор дозволяють підтримувати необхідну температуру повітря і регулювати теплову потужність завіси.

ДОДАТКОВІ ПРИСТРОЇ

Завіси серій 200-800 можуть бути укомплектовані додатковими пристроями.

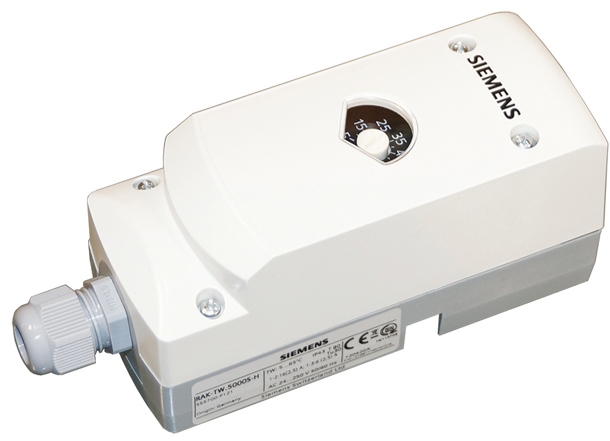

Термостат захисту від заморожування Тепломаш

Термостат захисту від заморожування

Термостат захисту від заморожування (далі ТЗЗ) призначений для захисту теплообмінників виробів. У ПКУ-W1, Блоці-WА і БКУ-WА6 є контакти для підключення ТЗЗ.

При зменшенні температури води в зворотному трубопроводі нижче +5°C і спрацьовуванні ТЗЗ автоматично вимикаються вентилятори виробів, відкривається клапан подачі води і включається насос.

Також можлива сигналізація на пульт диспетчера. Пропонований термостат захисту від заморожування за своїм типом є накладними.

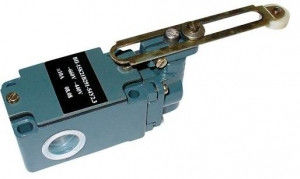

Кінцевий вимикач ВП-15К21 Тепломаш

Кінцевий вимикач ВП-15К21

Кінцевий вимикач є електро-механічним пристроєм, принцип роботи якого описаний нижче.

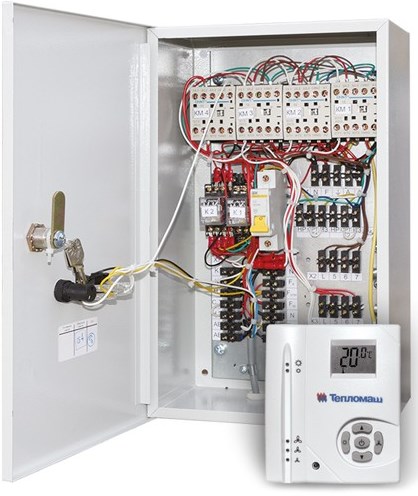

Пульт комутації та управління ПКУ-ЕМ І ПКУ-W1

Пульт комутації та управління ПКУ-W1 Тепломаш

Для управління з одного пульта виробами різних моделей або однієї моделі, але в кількості, перевищує максимально допустимий, необхідно підключати їх через пульт управління і комутації електричними завісами ПКУ-ЕМ (опція) або водяними завісами і тепловентиляторами ПКУ-W1 (опція) .

Пульт комутації та управління завісами з електричним джерелом тепла (ПКУ-ЕМ) призначений для управління з одного пульта IR03 виробами однієї і тієї ж моделі в кількості, перевищує максимально допустимий, або виробами різних моделей, а також для підключення кінцевого вимикача.

Пульт комутації та управління завісами і тепловентиляторами з водяним джерелом тепла і завісами без джерела тепла (ПКУ-W1) призначений для управління з одного пульта IR13 виробами однієї і тієї ж моделі в кількості, перевищує максимально допустимий для одного пульта управління, або різними моделями.

ПКУ-W1 призначений для підключення додаткових пристроїв:

  • змішувального вузла (регулюючий клапан, насос);
  • кінцевого вимикача воріт і зовнішніх термостатів Т1 і Т2;
  • термостата захисту від заморожування;
  • дистанційних пристроїв сигналізації загрози заморожування теплообмінних апаратів виробів.

Додаткові пристрої можуть бути підключені як кожне окремо, так і в будь-яких поєднаннях.

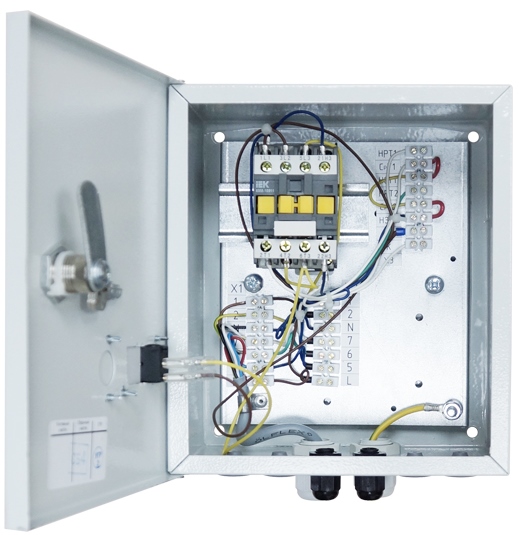

Блок підключення кінцевими вимикачами до завіси з електричним джерелом тепла (Блок Е) Тепломаш

Блок підключення кінцевими вимикачами до завіси з електричним джерелом тепла (Блок Е)

Блок підключення кінцевого вимикача воріт призначений для підключення кінцевого вимикача і зовнішніх термостатів Т1 і Т2 до завісам з електричним джерелом тепла (Блок Е).

Блок Е підключається до кабелю управління між виробом і виносним пультом управління.

Кількість виробів однієї і тієї ж моделі, що підключаються до одного Блоку Е, дорівнює кількості виробів, що підключаються до одного пульта управління, і вказано в таблицях технічних характеристик.

Підключення виробів різних моделей до одного Блоку Е неприпустимо, за винятком завіс КЭВ-18,24,36П5050Е, КЭВ-24,36,48П5060Е, КЭВ-24,36,42П7010Е, КЭВ-36,48,60П7020Е.

Ці завіси можна підключати до одного Блоку Е в будь-якому поєднанні в кількості не більше 10 шт.

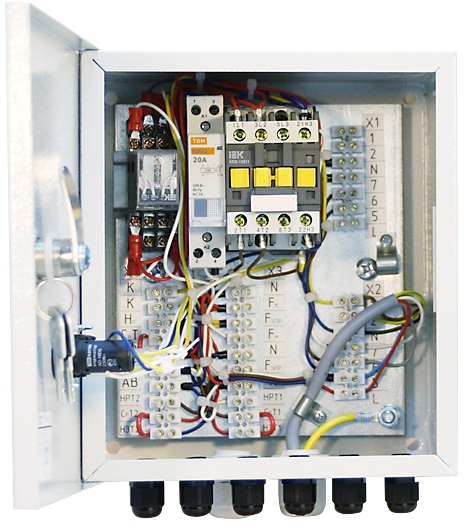

Блок підключення кінцевого вимикача, змішувального вузла і термостата захисту від заморожування до теплових завіс, тепловентиляторів і фанкойлів з водяним джерелом тепла (блок WA)

Блок підключення кінцевого вимикача, змішувального вузла і термостата захисту від заморожування до теплових завіс, тепловентиляторів і фанкойлів з водяним джерелом тепла (блок WA) Тепломаш

Блок підключення кінцевого вимикача, змішувального вузла і термостата захисту від заморожування (Блок WА) дає змогу підключити до завіс, тепловентиляторів і фанкойлів (далі вироби) з водяним джерелом тепла додаткових пристроїв:

  • змішувального вузла (регулюючий клапан, насос);
  • кінцевого вимикача воріт і зовнішніх термостатів Т1 і Т2;
  • термостата захисту від заморожування;
  • дистанційних пристроїв сигналізації загрози заморожування теплообмінних апаратів виробів.

Перераховані пристрої можуть бути підключені як кожне окремо, так і в будь-яких поєднаннях. Блок WА підключається до кабелю управління між виробом і виносним пультом управління.

Кількість виробів однієї моделі, що підключаються до одного Блоку WА, дорівнює кількості виробів, що підключаються до одного пульта управління, і вказано в таблицях технічних характеристик.

Підключення виробів різних моделей до одного Блоку WA неприпустимо, за винятком завіс КЭВ-140П5110W, КЭВ-200П5120W, КЭВ-125П5050W, КЭВ-175П5060W, КЭВ-5050А, КЭВ-5060А, КЭВ-170П7010W, КЭВ- 230П7020W, КЭВ-П7010А, КЭВ-П7020А, КЭВ-220П8010W, КЭВ-П8010А, КЭВ-180Т5,6W3, КЭВ-3Ф5,6W3.

Ці вироби можна підключати до одного Блоку WA в будь-яких поєднаннях в кількості не більше 10 шт. Блок WА призначений також для підключення до завісам без джерела тепла кінцевого вимикача і зовнішніх термостатів.

До пульту IR13 можливе підключення додаткового обладнання без використання Блоку WA в наступних випадках:

  • вузол терморегулювання за умови відсутності в системі кінцевого вимикача і термостата захисту від заморожування;
  • кінцевий вимикач за умови відсутності в системі вузла терморегулювання, термостата захисту від заморожування і зовнішніх термостатів, Т1 і Т2;
  • кінцевий вимикач за умови відсутності в системі зовнішніх термостатів Т1 і Т2 (для завіс без джерела тепла);
  • насос з напругою живлення 220В 50Гц з струмом навантаження не більше 2А.

Схеми підключення в цих випадках показані в паспорті на Модуль МП-WA.

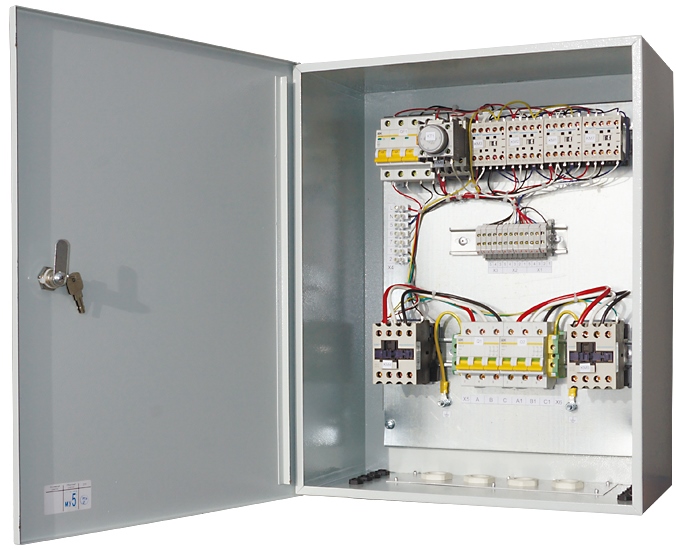

Модулі підключення МП12-24E/МП36-48Е/МП60Е

Модулі підключення МП12-24E МП36-48Е МП60Е Тепломаш

Модулі підключення МП12-24Е, МП36-48Е і МП60Е (далі МП-Е) призначені для підключення завіс серії 400, 500 і 700 з електричним джерелом тепла і ступенем захисту IP54 до електричної мережі і трансляції команд управління з пульта IR03L.

Модель модуля МП-Е підбирається в залежності від теплової потужності завіси по таблиці. При з'єднанні модулів МП-Е шлейфом до одного пульта IR03L можна підключати до 20 завіс будь-якої моделі, з перерахованих в таблиці в будь-яких поєднаннях.

Пульт IR03L встановлюється поза приміщенням з крапельної вологою і підключається самостійно кабелем 7х0,5мм² до модуля МП-Е завіси або до модуля МП-Е першої завіси групи.

Модуль МП-Е має ступінь захисту IP55 і встановлюється в безпосередній близькості від завіси.

Модуль МП-Е забезпечує:

  • відключення ТЕНів при спрацьовуванні аварійного термовимикача завіси;
  • відключення вентиляторів і тенів при спрацьовуванні термозахисту будь-якого з двигунів завіси.

При виключенні завіси кнопкою пульта IR03L вентилятори продовжують працювати протягом 75 ± 15 секунд для зняття залишкового тепла ТЕНів.

Для підключення кінцевого вимикача і зовнішніх термостатів Т1 і Т2 використовується Блок Е.

Блок Е підключається між пультом IR03L і модулем МП-Е і має контакти для підключення кінцевого вимикача і зовнішніх термостатів.

Для підключення кінцевого вимикача до групи завіс керованих одним пультом IR03L потрібно один Блок Е.

Модуль МП-WA БЛОК БКУ-WA6

Модуль МП-WA БЛОК БКУ-WA6 Тепломаш

Пристрої підключення повітряно-теплових завіс з IP54 Серій 400, 500, 700 і 800 з водяним джерелом тепла і без джерела тепла. Підключення завіс до електричної мережі може бути здійснено двома способами:

Спосіб 1.

Підключення через Модуль підключення МП-WA завіс IP54 з водяним джерелом тепла і без джерела тепла.

МП-WA має власну ступінь захисту IP55 і встановлюється в безпосередній близькості від завіси.

При з'єднанні модулів МП-WA шлейфом до одного пульта IR13L можна підключити до 20 завіс однієї або різних моделей. Пульт встановлюється поза приміщенням з крапельної вологою і підключається самостійно до модуля МП-WA.

До пульту IR13L підключений датчик температури на кабелі довжиною 10 метрів. Довжина кабелю може бути збільшена. При цьому кожна завіса підключається через свій модуль МП-WA.

Кабель кожного модуля МП-WA підключається до мережі через свій автоматичний вимикач і УЗО.

При підключенні пульта управління IR13L через Блок WA (опція) існує можливість підключати додаткове обладнання: кінцевий вимикач і зовнішні термостати Т1 і Т2, вузол терморегулювання з клапаном і насосом, термостат захисту від заморожування теплообмінника з індикацією загрози заморожування.

Для підключення додаткового обладнання до групи завіс, керованих одним пультом IR13L потрібно один Блок WA.

До пульту IR13L можливе підключення додаткового обладнання без використання Блоку WA в наступних випадках:

  • вузол терморегулювання за умови відсутності в системі кінцевого вимикача і термостата захисту від заморожування;
  • кінцевий вимикач за умови відсутності в системі вузла терморегулювання, термостата захисту від заморожування і зовнішніх термостатів, Т1 і Т2;
  • кінцевий вимикач за умови відсутності в системі зовнішніх термостатів Т1 і Т2 (для завіс без джерела тепла);
  • насос з напругою живлення 220В 50Гц з струмом навантаження не більше 2А.

Схеми підключення в цих випадках показані в паспорті на модуль МП-WA.

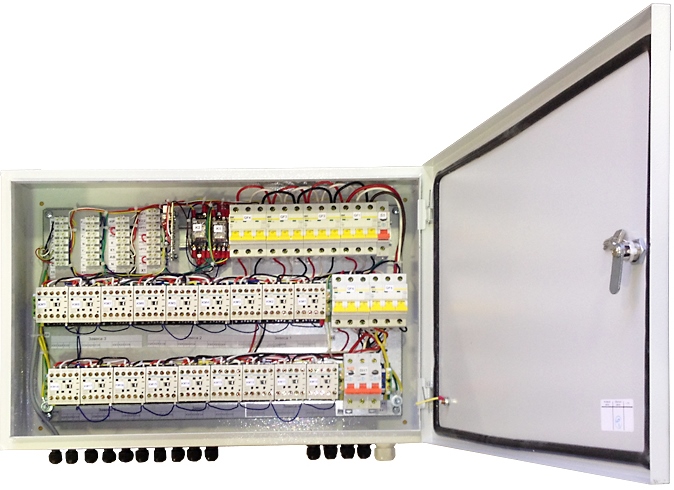

Спосіб 2.

Спосіб 2 доцільно використовувати при підключенні від 4 до 6 завіс.

Підключення через блок комутації та управління БКУ-WA6 (далі БКУ). БКУ має власну ступінь захисту IP55 і може бути встановлений в приміщенні з крапельної вологою в безпосередній близькості від завіс.

До БКУ можна підключити до 6 завіс однієї або різних моделей. БКУ розміщується в металевому корпусі настінного кріплення і комплектується пультом управління IR13L.

Пульт встановлюється поза приміщенням з крапельної вологою і підключається самостійно кабелем 7 х 0,5 мм².

До пульту IR13L підключений датчик температури на кабелі довжиною 10 метрів. Довжина кабелю може бути збільшена.

У БКУ встановлено:

  • елементи комутації
  • плата контролю фаз (ВКФ), яка забезпечує:

а) правильність початкового підключення завіси до електричної мережі;

б) відключення завіси при пропажі фази або перекосі фаз;

в) індикацію аварійного стану.

Існує можливість підключення до БКУ додаткового обладнання - кінцевого вимикача воріт і зовнішніх термостатів Т1 і Т2, вузла терморегулювання з клапаном і насосом, термостата захисту від заморожування теплоносія в теплообмінному апараті з можливістю підключення зовнішніх індикаторних пристроїв загрози заморожування.

Кінцевий вимикач, термостат захисту від заморожування, насос і клапан підключаються безпосередньо до БКУ-WA6, без використання Блоку WА, що є перевагою цього способу.

Недоліком способу є велика довжина і число сполучних кабелів в порівнянні з підключенням способом 1 через модуль МП-WA.
